SCR脱硝系统安装说明

您现在的位置：首页 > 产品与服务 > 柴油发电机组尾气净化系统 > SCR脱硝系统 >

SCR脱硝系统主要部件的简要操作流程，仅供参考，如有疑问，参考TCD文件和提供的图纸。
尿素喷射单元的安装
DCU的安装
线束的安装
尿素管路的安装
温度传感器的安装
NOx 传感器的安装要求、注意事项

喷射单元安装

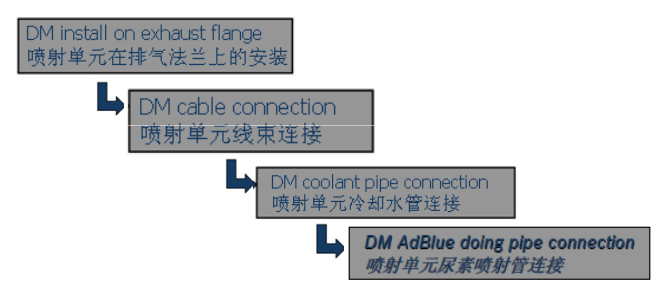

喷射单元安装流程图\

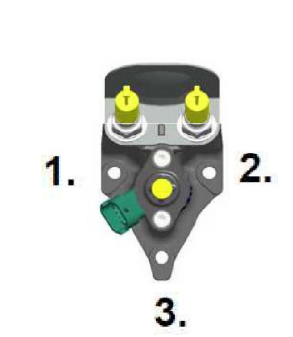

按照图中安装说明安装喷射单元
\




•领先步：按照图中所示顺序拧紧螺栓直至垫片压平。


•第二步：以(8±2)Nm 将螺栓紧固（拧进顺序：3-2-1）。









喷射单元安装

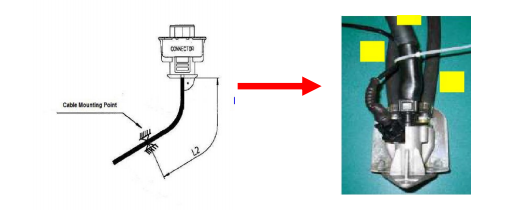

喷射单元线在车辆上的安装\

喷射单元的线束领先固定点可位于喷射管上，距离L2≤100mm。

尿素供给单元安装

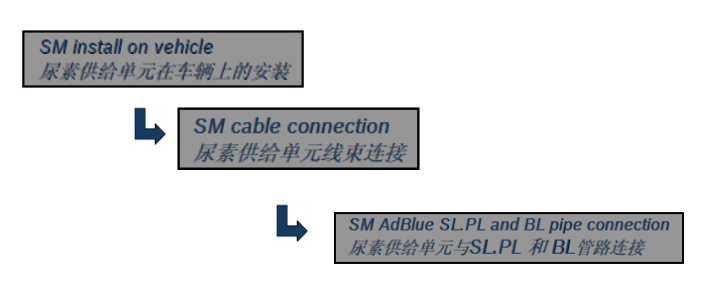

尿素供给单元安装流程图\
\


尿素供给单元安装

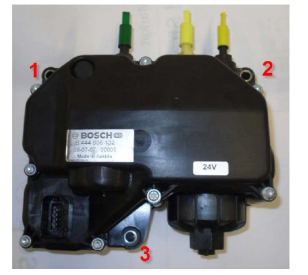

    按照图中所示顺序以(19±3.8)Nm 将螺栓紧固。
对此零部件的操作需要小心，如果掉落或者磕碰，可能会造成内部元件的损坏。

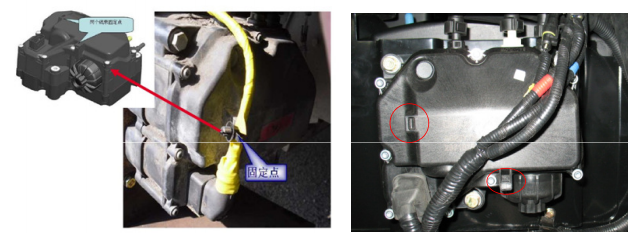

尿素供给单元线束安装
\尿素供给单元上有线束固定点，领先固定点必须固定再此位置。

\

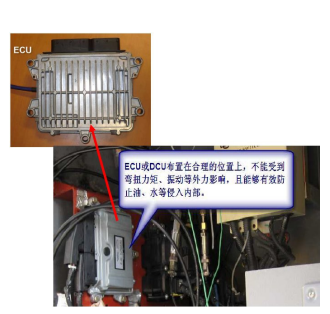

DCU 控制单元的安装
    保证水分和机油不能通过线束渗透到单元内部。
电控单元不能浸入水中
电控单元在安装位置不能有弯曲
电控单元需要固定在特定的位置
需要使用减震垫圈防止DCU振动过大






DCU 控制单元使用注意事项
在进行电控单元的插头插拔时，务必断掉电控单元的电源，以免烧坏电控单元或其他元器件。
在进行电控单元的插头插拔时，务必操作到位，避免虚插或插拔不当造成电控单元的针脚弯曲，进而影响相关功能。
在进行ECU供电电源的连接时，务必确认好电源的正负极，以免烧坏电控单元。
电控单元的供电需要选用稳定的供电电源，避免选用劣质发电机，劣质发电机在电瓶失效时会对电控单元造成致命的危害。
车辆装配过程中，电控单元的通电一定要在车辆其他所有电气元件通电测试之后，这样可以避免由于通电测试操作不当使电控单元或它系统部件受到不可预知的大电流的冲击，同时也可避免电控单元存储一些不可信的错误信息以导致不可信的错误信息。

车辆出厂时的检验

    \

线束固定

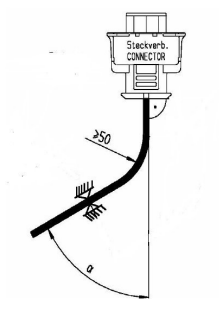

    线束在车辆上的弯曲不能过大,α角在正负45度之间，半径如图所示，不小于50mm。
两个相邻的固定点之间距离不大于500mm以避免在行驶较长时间后损坏。
将线束包裹严密以避免尿素逐步渗透到线束内部，这样会造成腐蚀或短暂；将线束包裹严密以避免尿素逐步渗透到线束内部，这样会造成腐蚀或短暂中断等风险。

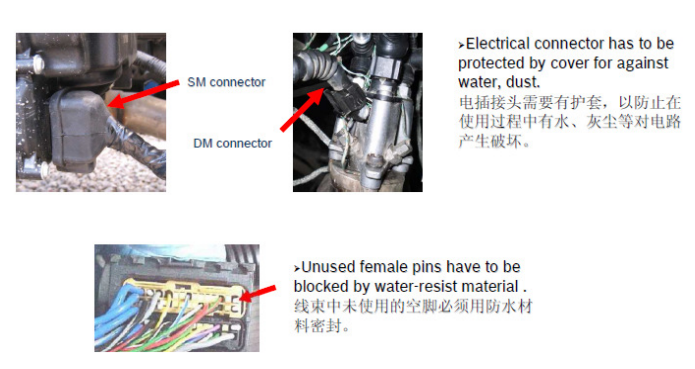

线束保护
\尿素管安装

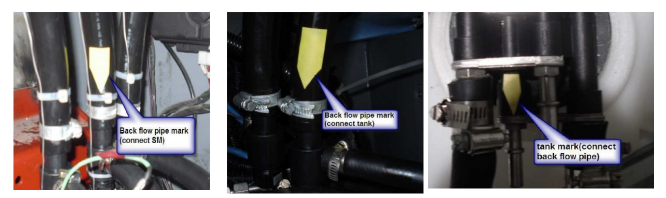

尿素供给单元压力管安装\为了防止安装错误，回流管两端和尿素箱接头处应设立明显的标识。
    \

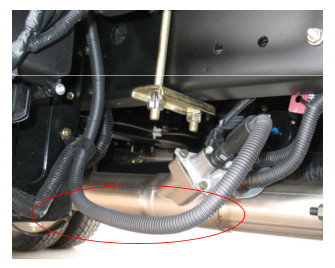

尿素喷射管路安装
    尿素喷射管路需要有一段虹吸管，保证管路中较低点低于尿素喷射单元。

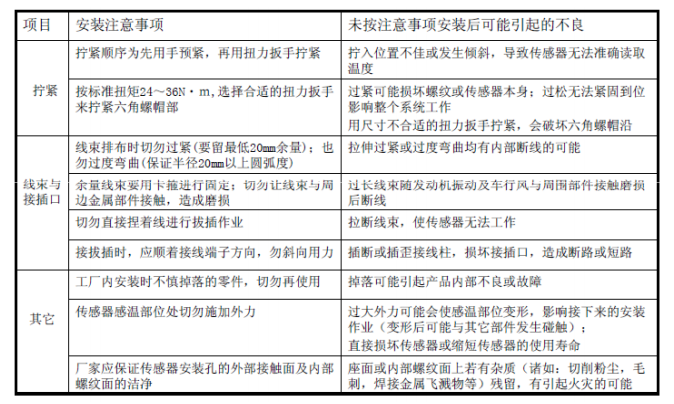

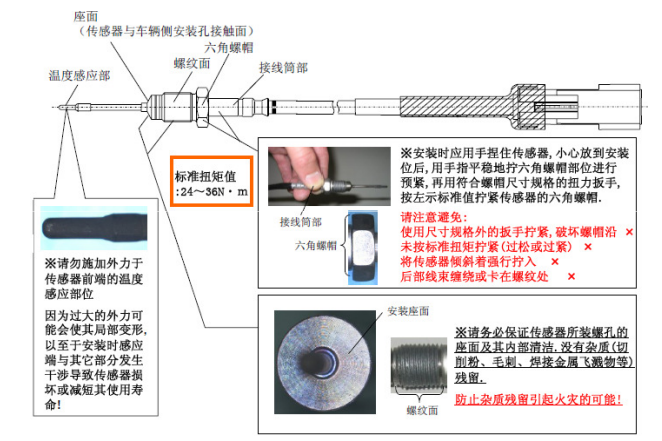

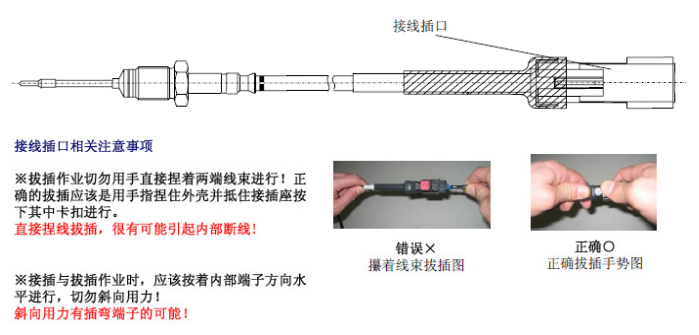

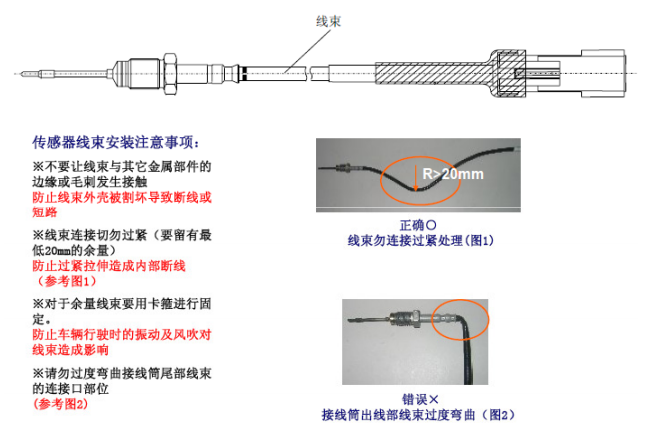

温度传感器的安装\
\\\NOx 传感器的安装要求、注意事项
开箱注意事项：

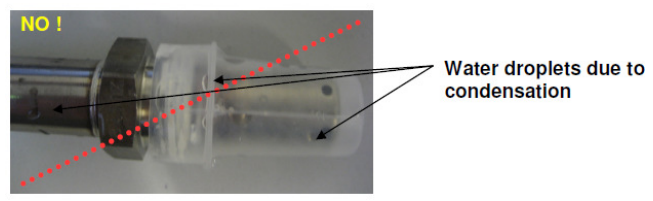

开箱时避免对传感器产生热冲击。为了避免由于温度变化，零件内部产生冷凝，在使用前一天保证存储温度与生产线温度相同。
开箱之后，零部件和环境温度之间的变化不能超过5度，否则会产生冷凝物。
\安装过程中的注意事项：
1、避免任何形式的机械撞击，如果掉落到地上，应做作废处理。
2、当传感器在工作的过程中，不要拆除传感器电器插接件，会引起传感器ECU的严重损坏。
3、在传感器和电器元件上的任何形式的喷涂都是不允许的。
4、不允许清洁传感器和电器元件，传感器和电器元件不能和任何液体相接触。

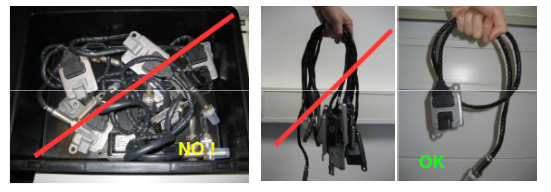

5、在生产线上采用适当的存取方式。一件一件的拿取。

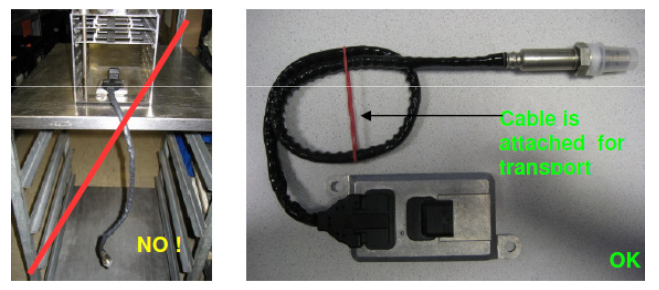

\6、生产线上运输的过程中，线束需要进行良好的固定，避免相互之间产生撞击。
\7、安装和拆卸传感器需要采用完好、干净、清洁的工具，拧紧时需要使用扭矩扳手，扭矩要求是50Nm。

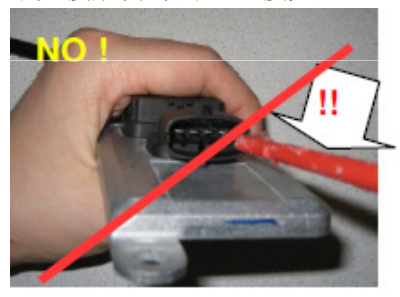

8、不要接触内部的电器接头。
\

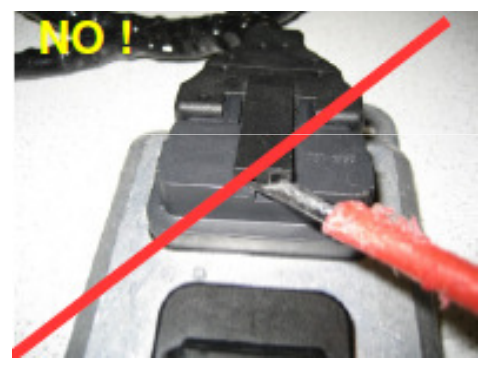

   9、不要试图打开接头的防护盖。
\

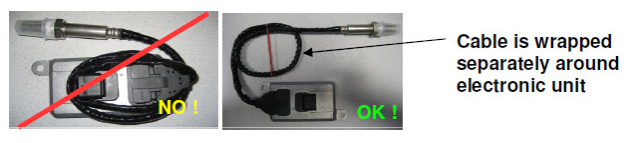

    10、不要将线束过紧的缠绕在电器单元上
\

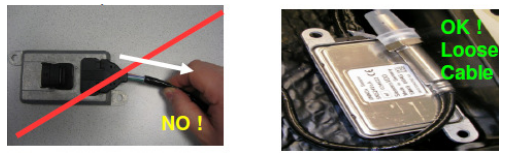

    11、不要拔传感器的线束
\

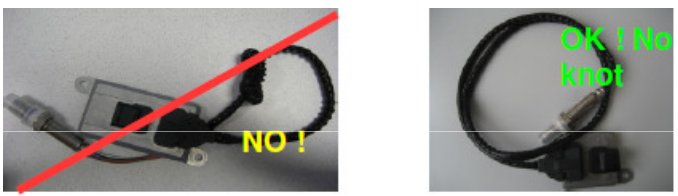

    12、不要让线束打结
\

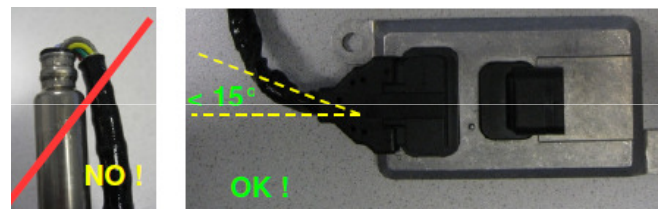

    13、线束弯曲的角度需要小于15度，弯曲半径需要大于20mm
\
    14、拆除氮氧传感器的步骤及注意事项：
a、断开线束的电器接头。
b、拆除传感器ECU的固定螺栓
c、拆除传感器在EGP端。值得注意的是，由于传感器端很热，拆除前必须保证冷却15分钟以上。
    15、对于一个传感器来说，安装和拆除次数不能超过2次。
关于氮氧传感器更多的使用注意事项，请参看公司的说明文件。
