酸洗线氮氧化物净化系统
该项目是为某集团公司钛带冷轧工程新建的连续酸洗机组设计的氮氧化物净化系统。由于机组酸洗段的混酸酸洗槽、清洗槽、酸液循环罐等在运行时会产生含混合酸的废气,因此须将产生的酸性废气用集气罩导入到酸雾洗涤塔,用质量分数为10%的Na2CO3和NaOH的混合液吸收。
洗涤塔后端设置一台酸雾吸附器。去除HF后的废气通过风道式空气加热器(卧式)加热,废气温度达到190℃,然后进入到SCR反应器中,废气中的NOX通过选择性催化还原法去除,催化剂使用的高效SCR催化剂,活性成分为V2O5,还原剂是尿素溶液,净化后的气体经过烟囱排放。
此系统的主要技术指标如下:
1.设计处理风量:10000Nm3/h
2.混酸种类:HF+HNO3
3.酸液温度:40~65 ℃
4.酸洗液浓度:HNO3 100~220g/L、HF 10~60g/L
5.酸雾初始含量:NOx(净化前)——3000mg/Nm3 HF(净化前)——30mg/Nm3(含废酸液重量)
6.酸雾初始温度:30℃
7.排放气体含酸浓度:<10 mg/Nm3
8.排放氮氧化物浓度:<240mg/Nm3
9.气体加热温度控制范围:200~320℃(SCR运行温度170℃)
10.脱硝效率:>90%
11.NH3逃逸率:<3ppm

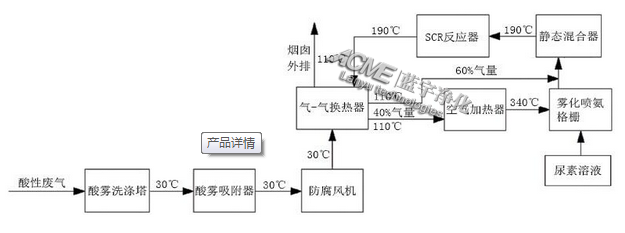

系统的工艺流程如下图所示:
在此酸洗线试生产的前期,对酸洗段氮氧化物去除系统的效率进行了再线监测。通过对系统入口和出口的氮氧化物浓度的监测,得到以下结论:整套氮氧化物净化系统的处理分两个阶段:前期,配酸中硝酸浓度较低,酸系过程中酸温也不太高,酸槽内氮氧化物的浓度也不高,与技术参数中的3000mg/Nm3持平。此时,系统运行稳定,出口处氮氧化物的浓度满足国家的排放标准。氮氧化物的去除率保持在90%以上。
