锅炉SNCR脱硝系统简介
一、工艺介绍
选择性非催化还原(SNCR)系统是一种燃烧后的烟气脱硝技术,通过在火力发电锅炉,垃圾燃烧炉、水泥窑炉或其他工业锅炉的适当位置喷入适量的还原剂来去除NOx的化学反应过程。
SNCR 方法主要是将含氮的还原剂(尿素、氨水或液氨)喷入到温度为850~11000C 的烟气中,使其发生还原反应,脱除NOx,生成氮气和水。由于在一定温度范围及有氧气的情况下,含氮还原剂对NOx的还原具有选择性,同时在反应中不需要 催化剂,因此称之为选择性非催化还原。SNCR系统的主要设备均采用模块化设计,主要有还原剂储存与输送模块、稀释水模块、混合计量模块、喷射模块组成。
二、工艺流程图
SNCR脱硝系统一般用25%浓度的氨水或50%浓度的尿素作为还原剂,还原剂用罐装卡车运输,以液体形态储存于罐中。其中尿素需要溶解稀释,以及供给过 程中进行伴热防止其结晶。还原剂通过计量分配模块分配到每只喷枪,由喷枪喷入炉内与NOx进行选择性反应,不用催化剂,因此必须在高温区加入还原剂。还原 剂喷入炉膛温度为800~1250℃的区域,该还原剂迅速热分解成NH3并与烟气中的NOx进行SNCR反应生成N2,该方法是以炉膛为反应器。
与SCR工艺不同,燃料类型(例如煤、生物质和垃圾等)对SNCR性能影响很小。通过现场经验表明 ,只要存在“SNCR反应温度窗”,SNCR 工艺就可应用于燃烧各种燃料的各种型式的窑炉。
1.还原剂制备和储存系统
2.计量系统
3.分配系统
4.还原剂喷射系统
5.电气、仪表及控制系统
6.稀释系统(尿素)
7.空气压缩系统
三、工艺特点
1.投资成本及运行费用低,占地面积小,停工安装期短;
2.适合各种燃料的锅炉;可适应锅炉负荷变化;
3.脱硝效率可达30%~70%,结合低氮燃烧器,脱硝效率可达80%以上;
4.工艺成熟,系统安全性高,运行可靠;
5.无压降,不需要更换锅炉引风机;
6.模块化设计,安装、维护方便。
7.全自动高效控制,自动跟踪较佳温度区间;
8.应用范围广,适用与新建生产线和老生产线改造

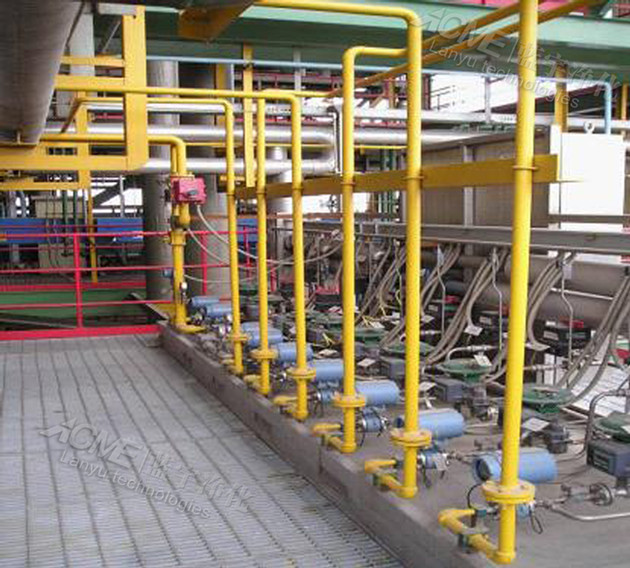

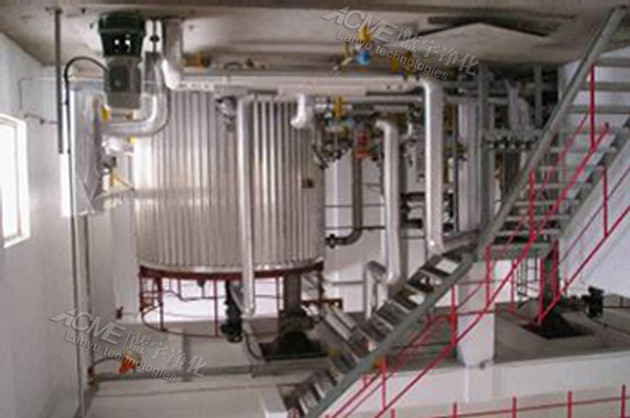

SNCR液氨储存系统

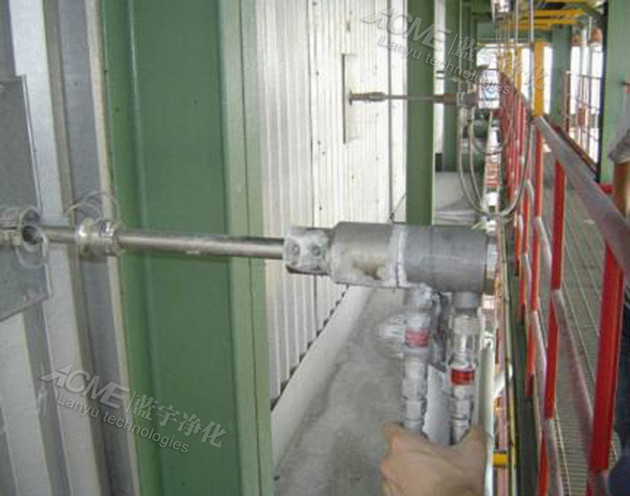

SNCR脱硝系统墙式喷枪
SNCR脱硝系统分配模块

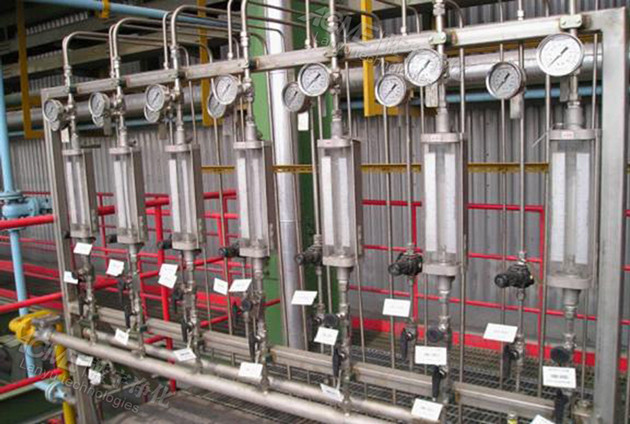

SNCR脱硝系统计量系统
选择性非催化还原(SNCR)系统是一种燃烧后的烟气脱硝技术,通过在火力发电锅炉,垃圾燃烧炉、水泥窑炉或其他工业锅炉的适当位置喷入适量的还原剂来去除NOx的化学反应过程。
SNCR 方法主要是将含氮的还原剂(尿素、氨水或液氨)喷入到温度为850~11000C 的烟气中,使其发生还原反应,脱除NOx,生成氮气和水。由于在一定温度范围及有氧气的情况下,含氮还原剂对NOx的还原具有选择性,同时在反应中不需要 催化剂,因此称之为选择性非催化还原。SNCR系统的主要设备均采用模块化设计,主要有还原剂储存与输送模块、稀释水模块、混合计量模块、喷射模块组成。
二、工艺流程图
SNCR脱硝系统一般用25%浓度的氨水或50%浓度的尿素作为还原剂,还原剂用罐装卡车运输,以液体形态储存于罐中。其中尿素需要溶解稀释,以及供给过 程中进行伴热防止其结晶。还原剂通过计量分配模块分配到每只喷枪,由喷枪喷入炉内与NOx进行选择性反应,不用催化剂,因此必须在高温区加入还原剂。还原 剂喷入炉膛温度为800~1250℃的区域,该还原剂迅速热分解成NH3并与烟气中的NOx进行SNCR反应生成N2,该方法是以炉膛为反应器。
与SCR工艺不同,燃料类型(例如煤、生物质和垃圾等)对SNCR性能影响很小。通过现场经验表明 ,只要存在“SNCR反应温度窗”,SNCR 工艺就可应用于燃烧各种燃料的各种型式的窑炉。

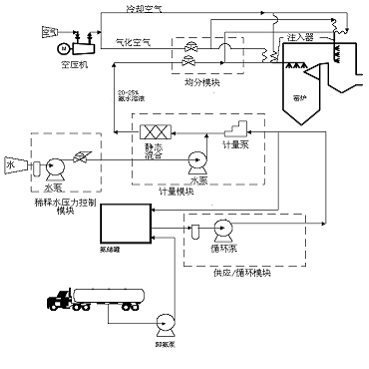

SNCR脱硝系统工艺流程示意图
上图为一个典型的SNCR脱硝系统工艺系统流程图,其中主要包括以下几个系统:1.还原剂制备和储存系统
2.计量系统
3.分配系统
4.还原剂喷射系统
5.电气、仪表及控制系统
6.稀释系统(尿素)
7.空气压缩系统
三、工艺特点
1.投资成本及运行费用低,占地面积小,停工安装期短;
2.适合各种燃料的锅炉;可适应锅炉负荷变化;
3.脱硝效率可达30%~70%,结合低氮燃烧器,脱硝效率可达80%以上;
4.工艺成熟,系统安全性高,运行可靠;
5.无压降,不需要更换锅炉引风机;
6.模块化设计,安装、维护方便。
7.全自动高效控制,自动跟踪较佳温度区间;
8.应用范围广,适用与新建生产线和老生产线改造
SNCR液氨储存系统
SNCR脱硝系统墙式喷枪
SNCR脱硝系统分配模块
SNCR脱硝系统计量系统
