中重型内燃机SCR脱硝系统能显著降低烟气中的有害物质，并能满足国标《非道路移动机械用柴油机排气污染物排放限值及测量方法》中第三、四阶段对污染物排放限值的要求及美国EPA制定的Tier4排放标准。本系统可以根据实际需要将DOC、DPF、SCR组合使用，此技术的应用使国内中重型内燃发电机组的排放水平提高一个档次，填补了国内中重型内燃发电机组尾气净化领域后处理产品的空白。
选择性催化还原系统，其工作原理是在电控单元的控制下，尿素溶液过滤后经尿素泵加压从尿素罐中抽出，送到计量喷射单元，压缩空气经控制单元调压后也送到计量喷射单元，定量喷射阀打开后，尿素在压缩空气的引射作用下喷出，和压缩空气混合后经喷嘴喷入排气管道，使其转化为气态还原剂NH3，NH3与NOX在SCR催化转换器中进行一系列的还原反应，使NOX转换为无害的N2和H2O。
为什么选择汉蓝
  高新技术企业、国家创新基金扶植企业；
  通过ISO9001质量企业认证；
  自建柴油机尾气排放台架实验室；
  2003年开始深入内燃机排放控制领域；
  坚持自主创新，掌握核心科技；
·本土化低成本的整套排放控制解决方案；
·快速，聚焦客户的服务与技术支持；
·我们具有EPC能力，可以完成交钥匙工程；
·完善的产品操作培训；
·低成本备件保证；
·遍布全国的应用案例；
·快速响应；
·更了解国内大功率主机市场。
应用场合
·发电机组、发动机实验台架；
·柴油机/燃气机电厂；
·垃圾填埋气、餐厨垃圾填埋气发电厂；
·分布式能源站；
·船舶柴油机；
·温室二氧化碳CO2气肥产生；
·海洋钻井平台动力机组；
·柴油水泵；
·货运机车；
·矿山动力设备；
·军用特种装备。
特点与优势
  较高适合单机10MW机组；
  匹配颜巴赫、瓦克夏、曼海姆等品牌机组；
  适用多种燃料：重油、生物柴油、轮胎
  油、普通柴油、天然气、岩层气、沼气、
  垃圾填埋气、瓦斯等；
  可同时净化污染物(可与DOC、DPF、DeSOx
  脱硫系统配合)：黑烟PM、一氧化碳CO、
  碳氢化合物HC、氮氧化合物NOx；
  NOx净化率超过90%，氨逃逸小；
  使用尿素作为还原剂安全可靠；
  匹配尿素存储与制备系统；
  低背压设计，可以降低动力损耗；
  满足机组0%-高负荷使用；
  可以根据机型类型，实际排放状况
  来进行主机标定，配套定制；
  使用高性能催化剂：催化剂寿命长、
  活性高、背压低；
  设置旁通；
  高集成度设计，组合系统体积更小；
  优化吹灰系统，防止催化剂失效；
  30dB以上噪声衰减；
  反应器全不锈钢设计，耐腐蚀；
  反应器外部设计保温层；
  法兰连接设计；
  免维护设计；
  控制系统有图形界面；
  货架产品采购方便，安装方便。

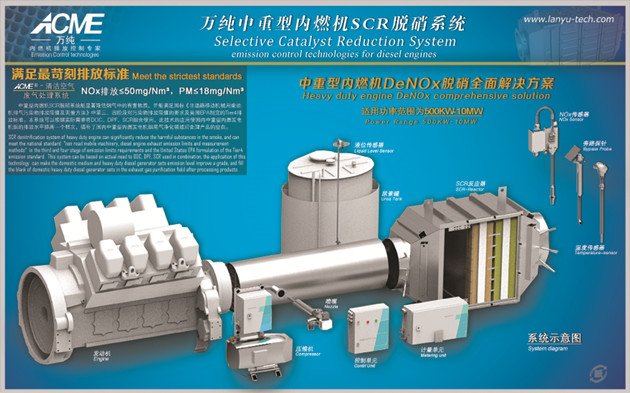

系统组成
1、尿素泵
可达1:3000高调节比，比传统
计量泵高出约30倍；
·计量精度高；
·输出平滑，连续高精度计量；
·自动流量调整；
·集成流量测量。
2、喷素喷头
雾化颗粒非常细小。平均直径  为40-60微米，确保高蒸发；
·调节比可达10:1。
·防堵塞性能好、耗气量小；
·寿命可达3-5年。
3、尿素罐
   配有搅拌与电加热功能，可以加快尿素的溶解；
   恒温电加热功能，避免储存尿素溶液时由于环境温度低，尿素析出结晶堵塞管路；
4、其它系统部件
SCR反应器
尿素喷射控制柜;
计量柜;
排气温度传感器;
NOx传感器;
尿素喷枪;
尿素溶液制备系统;
储气罐;
空压机;
旁通系统。
