万纯不锈钢烟道技术简介
一、概述
不锈钢烟道管件是不锈钢烟道的主干部分,广泛应用于工业废气、烟气、燃气、微粒粉尘的排气排放等场合,如各种锅炉、发电机、冷热水器、焚烧炉、空调直燃机组的烟气排放。产品规格按内径可分为ф50、ф60、ф70、ф80、ф100多种规格;按长度可分为20公分、30公分、45公分、50公分、90公分和100公分等规格;按产品执行标准可分为国标GB、美标ASTM、日标JIS等;按材质可分为SUS 304, 304L, 316L,321,201等。
我司拥有经验丰富的烟道设计团队和先进的生产加工工艺及设备,凭借专业的态度、诚信为本的经营理念和优质的产品与服务,赢得了石油、电力、机械、化工、医药、建材等领域广大新老用户的信任与好评。
我司可设计生产圆管、方管、矩形管、椭圆管以及其他截面形状不同的各种不锈钢异形管,如六角管、扇形管、梅花管、菱形管、扶梯管,拱形管等,并可按客户需求设计制造碳钢或不锈钢烟道。除此以外,我公司还可以根据用户工程需要,派出技术人员协助设计、优化设计方案,配合工程进度提供优质的售前服务。
二、烟道结构及工艺
1、结构
不锈钢烟道由直筒、三通、弯头、波纹补偿器、调节阀、防爆阀、固定支架、滑动支架等组成。另外可根据用户要求还可选用避雷针、雨帽、防雨裙、排污装置、防爆装置、调节阀、消声器等辅助配件,根据烟囱长度设置相应数量的金属波纹补偿器,一般情况下每25~30米设置一副金属波纹补偿器以吸收因烟气温度引起管道热胀冷缩的集中应力。
2、工艺
不锈钢烟道的生产和安装工艺决定了整体不锈钢烟道的排烟性能。因此,不锈钢烟道制作的流程,首先要保证不锈钢烟道的焊接级别,密封性,抗腐蚀性和构建牢固性;安装工艺则包含了整体不锈钢烟道排烟的密封性,排污性,使其整个烟道排烟达到较佳效果。
工艺设计的内容包含烟囱的高度、排气筒管径、烟气流速、烟气温度、排气筒的布置形式等。通常来说,烟道管高度越高,尾气扩散稀释的效果越好,同时,建设费用亦越高,因此,烟囱高度应根据环境影响评价要求,在满足国家环境保护要求的前提下,适当考虑;而从排气筒管径、烟气流速来看,则是尾气从烟囱口排出的速度越大,扩散稀释的效果越好。但是,速度越过30m/s,就会发生笛音现象,所以尾气排放速度不能大于这个值;反之,如果烟气流速过低,又会增加烟气对排气筒腐蚀的可能,也会降低烟气的扩散稀释效果。
一般情况下,烟气流速可控制在10~20m/s。确定了烟气流速后,根据产生的烟气总量,便能确定排气筒管径。烟囱(排气筒)出口内径d(单位:m)由下式确定:
Vy—每小时产生1t蒸气的烟气量(单位:m3/h);
w0—烟囱出口处的烟气流速(单位:m/s)。圆形烟囱(排气筒)的出口内径,一般不小于0•8m,不过内表面无须防护处理且无须人员入内维护的钢制烟道(排气筒)不受此限。
三、产品特点及优势
1、耐高温、耐腐蚀;
2、技术先进、结构合理、工艺稳定,质量可靠;
3、使用寿命长且平时无需维修保养;
4、占地面积小,节省空间40%以上,安装简便、快捷;
5、性能良好、排烟顺畅、气密性佳、气流速度高、阻力小,排气量增加60%以上;
6、原材料与能量消耗低,降低40%以上;
7、占地面积小,节省空间40%以上。

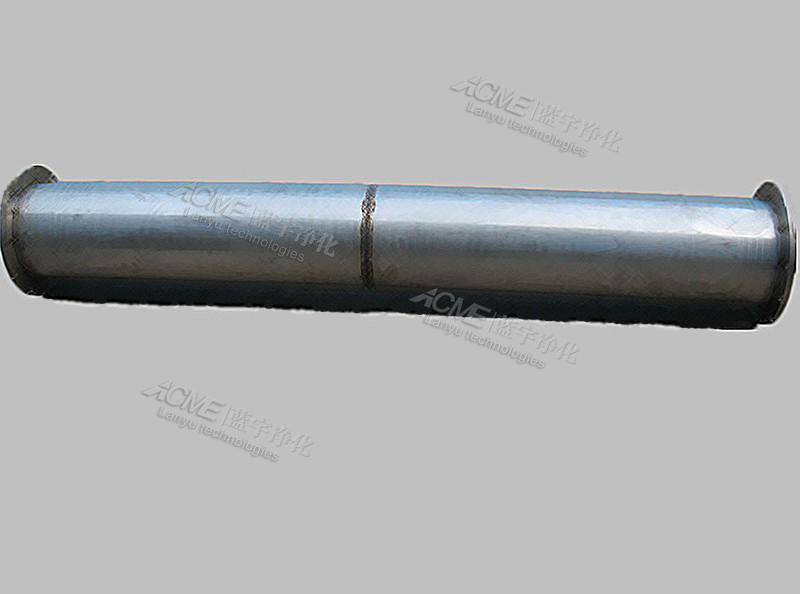

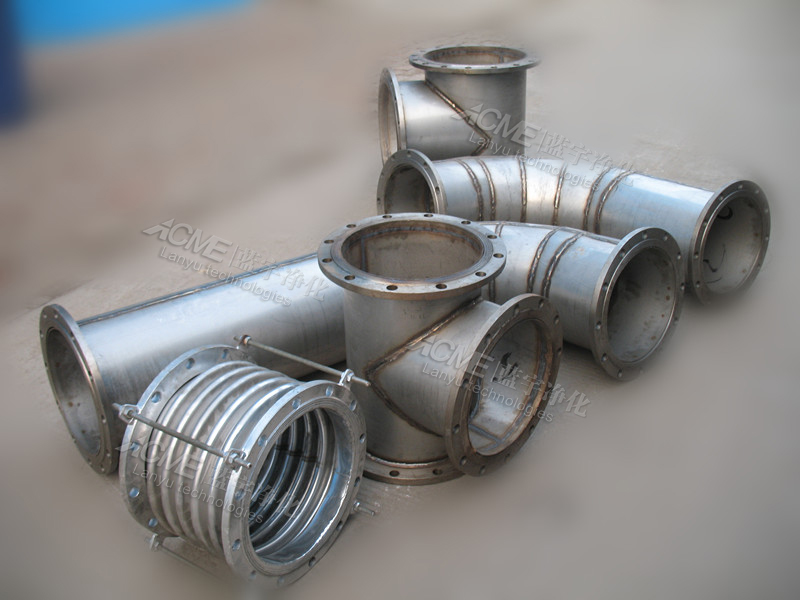

四、工程实图
不锈钢烟道管件是不锈钢烟道的主干部分,广泛应用于工业废气、烟气、燃气、微粒粉尘的排气排放等场合,如各种锅炉、发电机、冷热水器、焚烧炉、空调直燃机组的烟气排放。产品规格按内径可分为ф50、ф60、ф70、ф80、ф100多种规格;按长度可分为20公分、30公分、45公分、50公分、90公分和100公分等规格;按产品执行标准可分为国标GB、美标ASTM、日标JIS等;按材质可分为SUS 304, 304L, 316L,321,201等。
我司拥有经验丰富的烟道设计团队和先进的生产加工工艺及设备,凭借专业的态度、诚信为本的经营理念和优质的产品与服务,赢得了石油、电力、机械、化工、医药、建材等领域广大新老用户的信任与好评。
我司可设计生产圆管、方管、矩形管、椭圆管以及其他截面形状不同的各种不锈钢异形管,如六角管、扇形管、梅花管、菱形管、扶梯管,拱形管等,并可按客户需求设计制造碳钢或不锈钢烟道。除此以外,我公司还可以根据用户工程需要,派出技术人员协助设计、优化设计方案,配合工程进度提供优质的售前服务。
二、烟道结构及工艺
1、结构
不锈钢烟道由直筒、三通、弯头、波纹补偿器、调节阀、防爆阀、固定支架、滑动支架等组成。另外可根据用户要求还可选用避雷针、雨帽、防雨裙、排污装置、防爆装置、调节阀、消声器等辅助配件,根据烟囱长度设置相应数量的金属波纹补偿器,一般情况下每25~30米设置一副金属波纹补偿器以吸收因烟气温度引起管道热胀冷缩的集中应力。
2、工艺
不锈钢烟道的生产和安装工艺决定了整体不锈钢烟道的排烟性能。因此,不锈钢烟道制作的流程,首先要保证不锈钢烟道的焊接级别,密封性,抗腐蚀性和构建牢固性;安装工艺则包含了整体不锈钢烟道排烟的密封性,排污性,使其整个烟道排烟达到较佳效果。
工艺设计的内容包含烟囱的高度、排气筒管径、烟气流速、烟气温度、排气筒的布置形式等。通常来说,烟道管高度越高,尾气扩散稀释的效果越好,同时,建设费用亦越高,因此,烟囱高度应根据环境影响评价要求,在满足国家环境保护要求的前提下,适当考虑;而从排气筒管径、烟气流速来看,则是尾气从烟囱口排出的速度越大,扩散稀释的效果越好。但是,速度越过30m/s,就会发生笛音现象,所以尾气排放速度不能大于这个值;反之,如果烟气流速过低,又会增加烟气对排气筒腐蚀的可能,也会降低烟气的扩散稀释效果。
一般情况下,烟气流速可控制在10~20m/s。确定了烟气流速后,根据产生的烟气总量,便能确定排气筒管径。烟囱(排气筒)出口内径d(单位:m)由下式确定:
d=ndVy3600×0.785w0
上式中nd—由一个烟囱(排气筒)负担的蒸汽数值(单位:t/h):Vy—每小时产生1t蒸气的烟气量(单位:m3/h);
w0—烟囱出口处的烟气流速(单位:m/s)。圆形烟囱(排气筒)的出口内径,一般不小于0•8m,不过内表面无须防护处理且无须人员入内维护的钢制烟道(排气筒)不受此限。
三、产品特点及优势
1、耐高温、耐腐蚀;
2、技术先进、结构合理、工艺稳定,质量可靠;
3、使用寿命长且平时无需维修保养;
4、占地面积小,节省空间40%以上,安装简便、快捷;
5、性能良好、排烟顺畅、气密性佳、气流速度高、阻力小,排气量增加60%以上;
6、原材料与能量消耗低,降低40%以上;
7、占地面积小,节省空间40%以上。
四、工程实图
