排烟三通技术介绍

您现在的位置：首页 > 产品与服务 > 排气系统整合及附件 > 排烟三通 >

一、排烟三通概述
    排烟三通即三个孔均可以与管道相连接的管道连接器，其目的是将两个支管接引出来，起到分支的作用，在厂房布置中可以同时对两台机器发挥有效作用，在通风工程中可以使每个部位均实现气流排出。因此在现实生活中应用十分广泛，在工厂、医院、宾馆，酒店、商厦，写字楼等建筑工程和工业设备的管道连接中均能见到它们的身影。
排烟三通一般分为等径三通和异径三通两种。等径三通，即两端直径相同的三通，如"T6"三通表示外径是6英寸的等径三通；异径三通顾名思义就是支管与其它两个直径不同的三通，如"T4×4×3.5"表示同径为四英寸，异径为3.5英寸的异径三通。
    工业中对这种管件压力要求较高，较大压力可以达到600公斤，生活中水管压力较低，一般为16公斤。三通可用于多种行业，因此型号、种类也比较丰富，按制作工艺划分可分为顶制、压制、锻制、铸造等；按制造标准划分可分为国标、电标、水标、美标、德标、日标、俄标等；按材质可分为合金三通，不锈钢三通，碳钢三通等；按用途和承压能力可分为排气三通、高压三通，中低压三通，厚壁加强焊三通，碟式加强焊三通，单筋加强焊三通等；按三通形状可分为球型三通，Y型三通、T型三通、马鞍型三通、靴型三通以及各类异型角度三通等。
    我司是一家集技术研发、生产加工、市场经营为一体的机械设备生产公司。公司拥有专业的技术人才，高端的生产加工设备，为排烟产品的品质打下了坚实的基础，“节能，环保，品质，创新”是司一贯的经营理念和宗旨。
    我司生产加工烟道的各类附件产品，如排烟弯头、三通、烟道管、排风防雨帽以及金属波纹管等。材质为 20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、321、304、304L、316、316L等，所有产品均可采用美标ASME（ ANSI）、德标（DIN）、日标（JIS）以及国标GB、 JB、 SH、 HG等标准生产，还可根据客户要求特制各种材质的异难、非标产品，比如特厚壁三通、弯头、异径管、管帽等。为了方便运输，我司排烟管道可按组装式制作，从而更好地满足了石油、化工、电力、冶金、造船、燃气、城建、水暖、军工、消防及环境保护等行业建设和检修的需要，赢得了各领域用户的赞誉。
二、工艺介绍
    排烟三通的加工方法有液压胀形、热压成形、冷拔成形等。
1、液压胀形
   三通的液压胀形是通过金属材料的轴向补偿胀出支管的一种成形工艺。该工艺可一次成形，生产效率较高，三通的主管及肩部壁厚均有增加。
2、热压成形
   三通的热压成形是将大于三通直径的管坯，大直口径排气三通，压扁约至三通直径的尺寸，在拉伸支管的部位开一个孔；管坯经加热，放入成形模中，并在管坯内装入拉伸支管的冲模；在压力的作用下管坯被径向压缩成排气三通规格，在径向压缩的过程中金属向支管方向流动并在冲模的拉伸下形成支管。
3、冷拔三通
    冷拔三通的胎具制作是一项技术性很强的工作，需要厂家与模具制作厂沟通才可以制作出有效的冷拔三通。对于型号比较小的冷拔三通模具的制作还是比较简单的，比如排气三通加工，45#钢就可以，模具的形状和冷拔三通是一模一样的，只不过胎具中间是镂空的。
    至于那些型号比较大的冷拔三通胎具制作起来就比较麻烦了，例如型号在325以上的等径排气三通，以325*48这种型号为例，主管是325的口径而支管的口径是48，这种型号的冷拔三通基本就是直接在管子上开口了焊接了，即直接在管子上开口后，烧红了拔制一下就可以了。但由于这种三通与模具成本和订货数量的大小直接相关，因此大型号的无缝三通都是直接拔制，而不是使用一体的模具。不过这种三通在工程中几乎很少订货。
\
三、产品优势及特点
1、外观简洁大方，无锌瘤、毛刺，耐腐蚀；
2、安装方便快捷、连接点少、费用低；
3、根据用户图纸提供专业解图、计价、加工，省时省料，产品标准化程度高；
4、气密性高、压降损耗小、管路内部易清洁；
5、通风阻力小，通风噪声小；
6、具有良好的强度与刚性，无氢脆、无温度危害，可保证材料力学性能不变
四、排烟三通的技术参数

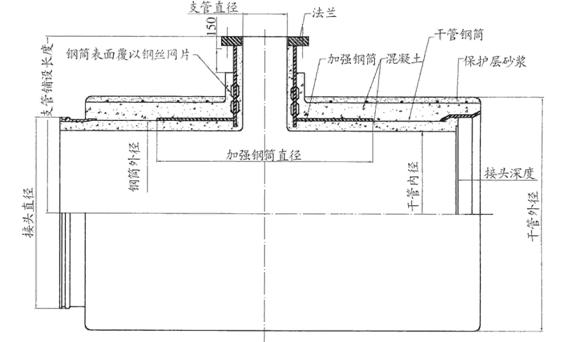

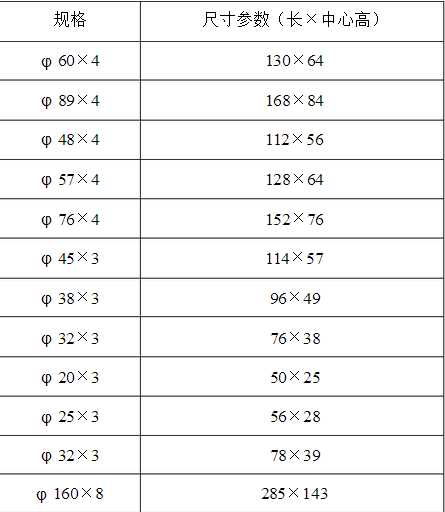

1、常用排烟三通规格及尺寸参数
 \

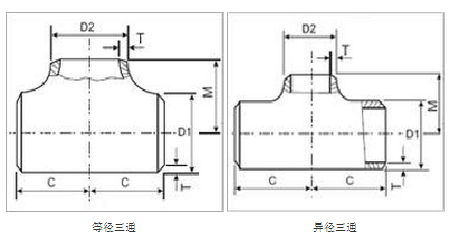

2、等径、异径三通工艺图及规格对照表
 \
等径异径三通管件规格表

公称通径
Nominal Diameter
坡口处外径
Outside Diameter		 中心至端面
Center to End
D1 D2
DN NPS
A系列
Series A
B系列
Series B
A系列
Series A
B系列
Series B		 C M
15×15×15 1/2×1/2×1/2 21.3 18 21.3 18 25 25
15×15×10 1/2×1/2×3/8 21.3 18 17.3 14 25 25
15×15×8 1/2×1/2×1/4 21.3 18 13.7 10 25 25
20×20×20 3/4×3/4×3/4 26.9 25 26.9 25 29 29
20×20×15 3/4×3/4×1/2 26.9 25 21.3 18 29 29
20×20×10 3/4×3/4×3/8 26.9 25 17.3 14 29 29
25×25×25 1×1×1 33.7 32 33.7 32 38 38
25×25×20 1×1×3/4 33.7 32 26.9 25 38 38
25×25×15 1×1×1/2 33.7 32 21.3 18 38 38
32×32×32 1.1/4×1.1/4×1.1/4 42.4 38 42.4 38 48 48
32×32×25 1.1/4×1.1/4×1 42.4 38 33.7 32 48 48
32×32×20 1.1/4×1.1/4×3/4 42.4 38 26.9 25 48 48
32×32×15 1.1/4×1.1/4×1/2 42.4 38 21.3 18 48 48
40×40×40 1.1/2×1.1/2×1.1/2 48.3 45 48.3 45 57 57
40×40×32 1.1/2×1.1/2×1.1/4 48.3 45 42.4 38 57 57
40×40×25 1.1/2×1.1/2×1 48.3 45 33.7 32 57 57
40×40×20 1.1/2×1.1/2×3/4 48.3 45 26.9 25 57 57
40×40×15 1.1/2×1.1/2×1/2 48.3 45 21.3 18 57 57
50×50×50 2×2×2 60.3 57 60.3 57 64 64
50×50×40 2×2×1.1/2 60.3 57 48.3 45 64 60
50×50×32 2×2×1.1/4 60.3 57 42.4 38 64 57
50×50×25 2×2×1 60.3 57 33.7 32 64 51
50×50×20 2×2×3/4 60.3 57 26.9 25 64 44
65×65×65 2.1/2×2/1/2×2.1/2 73.0 76 73.0 76 76 76
65×65×50 2.1/2×2/1/2×2 73.0 76 60.3 57 76 70
65×65×40 2.1/2×2/1/2×1.1/2 73.0 76 48.3 45 76 67
65×65×32 2.1/2×2/1/2×1.1/4 73.0 76 42.4 38 76 64
65×65×25 2.1/2×2/1/2×1 73.0 76 33.7 32 76 57
80×80×80 3×3×3 88.9 89 88.9 89 86 86
80×80×65 3×3×2.1/2 88.9 89 73.0 76 86 83
80×80×50 3×3×2 88.9 89 60.3 57 86 76
80×80×40 3×3×1.1/2 88.9 89 48.3 45 86 73
80×80×32 3×3×1.1/4 88.9 89 42.4 38 86 70
90×90×90 3.1/2×3.1/2×3.1/2 101.6 - 101.6 - 95 95
90×90×80 3.1/2×3.1/2×3 101.6 - 88.9 89 95 92
90×90×65 3.1/2×3.1/2×2.1/2 101.6 - 73.0 76 95 89
90×90×50 3.1/2×3.1/2×2 101.6 - 60.3 57 95 83
90×90×40 3.1/2×3.1/2×1.1/2 101.6 - 48.3 45 95 79
100×100×100 4×4×4 114.3 108 114.3 108 105 105
100×100×90 4×4×3.1/2 114.3 108 101.6 - 105 102
100×100×80 4×4×3 114.3 108 88.9 89 105 98
100×100×65 4×4×2.1/2 114.3 108 73.0 76 105 95
100×100×50 4×4×2 114.3 108 60.3 57 105 89
100×100×40 4×4×1.1/2 114.3 108 48.3 45 105 86
125×125×125 5×5×5 141.3 133 141.3 133 124 124
125×125×100 5×5×4 141.3 133 114.3 108 124 117
125×125×90 5×5×3.1/2 141.3 - 101.6 - 124 114
125×125×80 5×5×3 141.3 133 88.9 89 124 111
125×125×65 5×5×2.1.2 141.3 133 73.0 76 124 108
125×125×50 5×5×2 141.3 133 60.3 57 124 105
150×150×150 6×6×6 168.3 159 168.3 159 143 143
150×150×125 6×6×5 168.3 159 141.3 133 143 137
150×150×100 6×6×4 168.3 159 114.3 108 143 130
150×150×90 6×6×3.1/2 1, 68.3 - 101.6 - 143 127
150×150×80 6×6×3 168.3 159 88.9 89 143 124
150×150×65 6×6×2.1/2 168.3 159 73.0 76 143 121
200×200×200 8×8×8 219.1 219 219.1 219 178 178
200×200×150 8×8×6 219.1 219 168.3 159 178 168
200×200×125 8×8×5 219.1 219 141.4 133 178 162
200×200×100 8×8×4 219.1 219 114.3 108 178 156
200×200×90 8×8×3.1/2 219.1 - 101.6 - 178 152
250×250×250 10×10×10 273.0 273 273.0 273 216 216
250×250×200 10×10×8 273.0 273 219.1 219 216 203
250×250×150 10×10×6 273.0 273 168.3 159 216 194
250×250×125 10×10×5 273.0 273 141.3 133 216 191
250×250×100 10×10×4 273.0 273 114.3 108 216 184
300×300×300 12×12×12 323.9 325 323.9 325 254 254
300×300×250 12×12×10 323.9 325 273.0 273 254 241
300×300×200 12×12×8 323.9 325 219.1 219 254 229
300×300×150 12×12×6 323.9 325 168.3 159 254 219
300×300×125 12×12×5 323.9 325 141.3 133 254 216
350×350×350 14×14×14 355.6 377 355.6 377 279 279
350×350×300 14×14×12 355.6 377 323.9 325 279 270
350×350×250 14×14×10 355.6 377 273.0 273 279 257
350×350×200 14×14×8 355.6 377 219.1 219 279 248
350×350×150 14×14×6 355.6 377 168.3 159 279 238
400×400×400 16×16×16 406.4 426 406.4 426 305 305
400×400×350 16×16×14 406.4 426 355.6 377 305 305
400×400×300 16×16×12 406.4 426 323.9 325 305 295
400×400×250 16×16×10 406.4 426 273.0 273 305 283
400×400×200 16×16×8 406.4 426 219.1 219 305 273
400×400×150 16×16×6 406.4 426 168.3 159 305 264
450×450×450 18×18×18 457 480 457 480 343 343
450×450×400 18×18×16 457 480 406.4 426 343 330
450×450×350 18×18×14 457 480 355.6 377 343 330
450×450×300 18×18×12 457 480 323.9 325 343 321
450×450×250 18×18×10 457 480 273.0 273 343 308
450×450×200 18×18×8 457 480 219.1 219 343 298
500×500×500 20×20×20 508 530 508 530 381 381
500×500×450 20×20×20 508 530 457 480 381 368
500×500×400 20×20×20 508 530 406.4 426 381 356
500×500×350 20×20×20 508 530 355.6 377 381 356
500×500×300 20×20×20 508 530 323.9 325 381 346
500×500×250 20×20×20 508 530 273.0 273 381 333
500×500×200 20×20×20 508 530 219.1 219 381 324
550×550×550 22×22×22 559 - 559 - 419 419
550×550×500 22×22×20 559 - 508 - 419 406
550×550×450 22×22×18 559 - 457 - 419 394
550×550×400 22×22×16 559 - 406.4 - 419 381
550×550×350 22×22×14 559 - 355.6 - 419 381
550×550×300 22×22×12 559 - 323.9 - 419 371
550×550×250 22×22×10 559 - 273.0 - 419 359
600×600×600 24×24×24 610 630 610 630 432 432
600×600×550 24×24×22 610 - 559 - 432 432
600×600×500 24×24×20 610 630 508 530 432 432
600×600×450 24×24×18 610 630 457 480 432 419
600×600×400 24×24×16 610 630 406.4 426 432 406
600×600×350 24×24×14 610 630 355.6 377 432 406
600×600×300 24×24×12 610 630 323.9 325 432 397
600×600×250 24×24×10 610 630 273.0 273 432 384
650×650×650 26×26×26 660 - 660 - 495 495
650×650×600 26×26×24 660 - 610 - 495 483
650×650×550 26×26×22 660 - 559 - 495 470
650×650×500 26×26×20 660 - 508 - 495 457
650×650×450 26×26×18 660 - 457 - 495 444
650×650×400 26×26×16 660 - 406.4 - 495 432
650×650×350 26×26×14 660 - 355.6 - 495 432
650×650×300 26×26×12 660 - 323.9 - 495 422
700×700×700 28×28×28 711 720 711 720 521 521
700×700×650 28×28×26 711 - 660 - 521 521
700×700×600 28×28×24 711 720 610 630 521 508
700×700×550 28×28×22 711 - 559 - 521 495
700×700×500 28×28×20 711 720 508 529 521 483
700×700×450 28×28×18 711 720 457 478 521 470
700×700×400 28×28×16 711 720 406.4 426 521 457
700×700×350 28×28×14 711 720 355.6 377 521 457
700×700×300 28×28×12 711 720 323.9 325 521 448
750×750×750 30×30×30 762 - 762 - 559 559
750×750×700 30×30×28 762 - 711 - 559 546
750×750×650 30×30×26 762 - 660 - 559 546
750×750×600 30×30×24 762 - 610 - 559 533
750×750×550 30×30×22 762 - 559 - 559 521
750×750×500 30×30×20 762 - 508 - 559 508
750×750×450 30×30×18 762 - 457 - 559 495
750×750×400 30×30×16 762 - 406.4 - 559 483
750×750×350 30×30×14 762 - 355.6 - 559 483
750×750×300 30×30×12 762 - 323.9 - 559 473
750×750×250 30×30×10 762 - 273.0 - 559 460
800×800×800 32×32×32 813 820 813 820 597 597
800×800×750 32×32×30 813 - 762 - 597 584
800×800×700 32×32×28 813 820 711 720 597 572
800×800×650 32×32×26 813 - 660 - 597 572
800×800×600 32×32×24 813 820 610 630 597 559
800×800×550 32×32×22 813 - 559 - 597 546
800×800×500 32×32×20 813 820 508 529 597 533
800×800×450 32×32×18 813 820 457 478 597 521
800×800×400 32×32×16 813 820 406.4 426 597 508
800×800×350 32×32×14 813 820 355.6 377 597 508
850×850×850 34×34×34 864 - 864 - 635 635
850×850×800 34×34×32 864 - 813 - 635 622
850×850×750 34×34×30 864 - 762 - 635 610
850×850×700 34×34×28 864 - 711 - 635 597
850×850×650 34×34×26 864 - 660 - 635 597
850×850×600 34×34×24 864 - 610 - 635 584
850×850×550 34×34×22 864 - 559 - 635 572
850×850×500 34×34×20 864 - 508 - 635 559
850×850×450 34×34×18 864 - 457 - 635 546
850×850×400 34×34×16 864 - 406.4 - 635 533
900×900×900 36×36×36 914 920 914 920 673 673
900×900×850 36×36×34 914 - 864 - 673 660
900×900×800 36×36×32 914 920 813 820 673 648
900×900×750 36×36×30 914 - 762 - 673 635
900×900×700 36×36×28 914 920 711 720 673 622
900×900×650 36×36×26 914 - 660 - 673 622
900×900×600 36×36×24 914 - 610 - 673 610
900×900×550 36×36×22 914 - 559 - 673 597
900×900×500 36×36×20 914 920 508 529 673 584
900×900×450 36×36×18 914 920 457 478 673 572
900×900×400 36×36×16 914 920 406.4 426 673 559

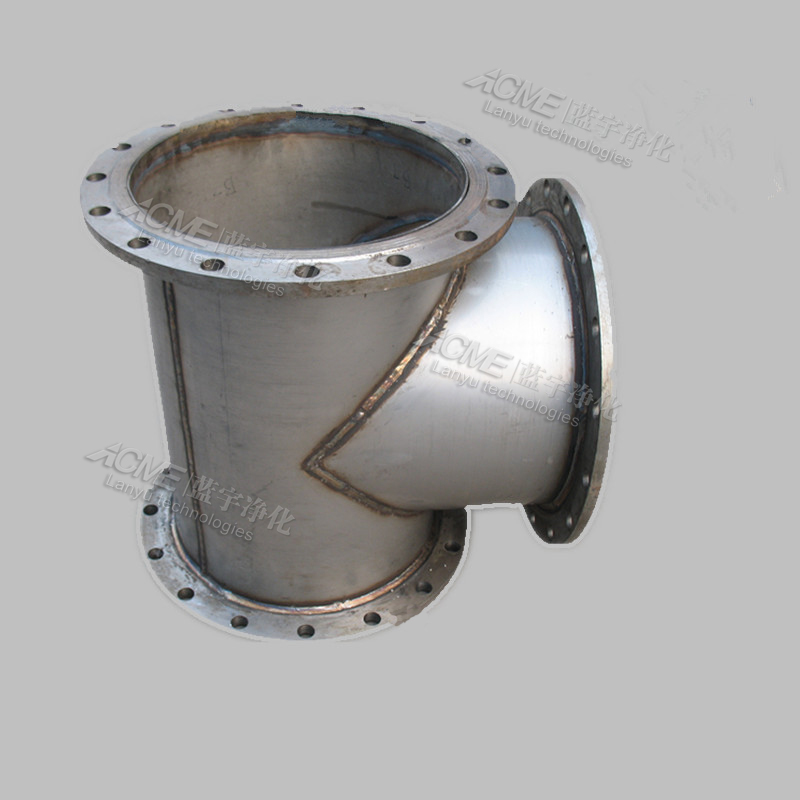

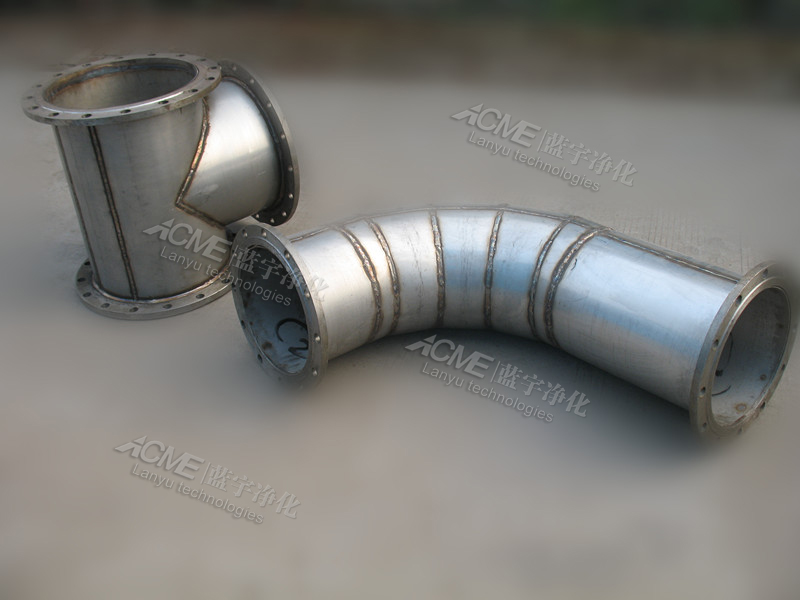

 五、工程实图
\\
