排烟弯头、弯管技术介绍
一、排烟弯头、弯管介绍
弯头是改变管路方向的管件,按角度分,有45°及90°180°三种常用的,另外根据工程需要还包括60°等其他非正常角度弯头,按材质分,弯头的材料有铸铁、不锈钢、合金钢、可煅铸铁、碳钢、有色金属及塑料等;按照生产工艺可分为焊接弯头、冲压弯头、推制弯头、铸造弯头等,而按照制造标准划分可分为国标、电标、船标、化标、水标、美标 、德标、日标、俄标等。
我司设备先进,拥有刨床、镗床、铣床等各类车床和一批高素质的技术人员和管理人员。经过十多年的发展,我司已具备研发设计、制造加工各类烟道设备的生产能力和条件,并建立建全了一套先进科学的质量检测体系。我司设计加工的变径弯头、排气口防雨帽、排烟三通以及金属螺纹管等各种部件、配件,外形美观、表面平整、耐酸碱、抗防腐、质感性能强、经久耐用,均符合国家质量标准,产品的材质涵盖 SUS316、SUS304、301、202、201,品种丰富规格齐全,在火电、石油、化工、核电站、食品制造、建筑、造船、造纸、医药等等行业得到了广泛应用并获得用户的高度认可。
二、常用弯头、弯管的特点及应用
1、碳钢弯头
碳钢弯头就是碳素钢制成的弯头,是两个大口径管道的连接装置,通常以两个弯头片加若干紧固螺栓。低碳钢塑性好强度低,加入适量碳元素后就会变得坚硬,塑性降低强度增强。弯头连接有可能需要承受很高抗拉、抗压、抗扭、抗剪强度,碳钢弯头就是较好的选择。
但碳钢弯头的刚性较差,适用于压力p≤4MPa的场合;碳钢弯头制作较为简单,主要适用于具有腐蚀介质的管道系统;弯头和平焊环可采用不同的材料,降低弯头成本,提高使用性能。
在冶炼、水泥、机械、煤炭、矿山、化工、港口码头等磨损严重的行业。碳钢弯头充分展现良好的性能优势。
2、不锈钢弯头
不锈钢弯头(SUS 304、SUS 316、SUS 321)因其优异的耐蚀性、耐热性、高强度等物化性能,主要应用于多种气密性要求较高的工艺排气系统—溶剂排气系统、普通排气系统室外部分、湿热排气系统、排烟系统等。
3、对焊弯头
对焊弯头又称高颈弯头,刚性较大,适用于压力温度较高的场合。
4、PP弯头
PP弯头基本采用模压成型,产品具有强度高、耐腐蚀、气密性好、使用寿命长、安装维修方便等特点;具有耐腐蚀、耐高温、质轻无毒、无污染、强度高、无缝、操作灵敏、零部件拆换方便、价格低等优势,广泛应用于石油、化工、冶炼、制药、电镀等行业。
三、弯头、弯管尺寸及标准
弯头是改变管路方向的管件,按角度分,有45°及90°180°三种常用的,另外根据工程需要还包括60°等其他非正常角度弯头,按材质分,弯头的材料有铸铁、不锈钢、合金钢、可煅铸铁、碳钢、有色金属及塑料等;按照生产工艺可分为焊接弯头、冲压弯头、推制弯头、铸造弯头等,而按照制造标准划分可分为国标、电标、船标、化标、水标、美标 、德标、日标、俄标等。
我司设备先进,拥有刨床、镗床、铣床等各类车床和一批高素质的技术人员和管理人员。经过十多年的发展,我司已具备研发设计、制造加工各类烟道设备的生产能力和条件,并建立建全了一套先进科学的质量检测体系。我司设计加工的变径弯头、排气口防雨帽、排烟三通以及金属螺纹管等各种部件、配件,外形美观、表面平整、耐酸碱、抗防腐、质感性能强、经久耐用,均符合国家质量标准,产品的材质涵盖 SUS316、SUS304、301、202、201,品种丰富规格齐全,在火电、石油、化工、核电站、食品制造、建筑、造船、造纸、医药等等行业得到了广泛应用并获得用户的高度认可。
二、常用弯头、弯管的特点及应用
1、碳钢弯头
碳钢弯头就是碳素钢制成的弯头,是两个大口径管道的连接装置,通常以两个弯头片加若干紧固螺栓。低碳钢塑性好强度低,加入适量碳元素后就会变得坚硬,塑性降低强度增强。弯头连接有可能需要承受很高抗拉、抗压、抗扭、抗剪强度,碳钢弯头就是较好的选择。
但碳钢弯头的刚性较差,适用于压力p≤4MPa的场合;碳钢弯头制作较为简单,主要适用于具有腐蚀介质的管道系统;弯头和平焊环可采用不同的材料,降低弯头成本,提高使用性能。
在冶炼、水泥、机械、煤炭、矿山、化工、港口码头等磨损严重的行业。碳钢弯头充分展现良好的性能优势。
2、不锈钢弯头
不锈钢弯头(SUS 304、SUS 316、SUS 321)因其优异的耐蚀性、耐热性、高强度等物化性能,主要应用于多种气密性要求较高的工艺排气系统—溶剂排气系统、普通排气系统室外部分、湿热排气系统、排烟系统等。
3、对焊弯头
对焊弯头又称高颈弯头,刚性较大,适用于压力温度较高的场合。
4、PP弯头
PP弯头基本采用模压成型,产品具有强度高、耐腐蚀、气密性好、使用寿命长、安装维修方便等特点;具有耐腐蚀、耐高温、质轻无毒、无污染、强度高、无缝、操作灵敏、零部件拆换方便、价格低等优势,广泛应用于石油、化工、冶炼、制药、电镀等行业。
三、弯头、弯管尺寸及标准
项目
ITEM |
内容DESCRIPTION |
标准 Standard |
按DL/T515-电站弯管-、SY5257-钢制弯管执行,或按客户提出的标准和技术要求执行。 According to DL/T515(power station Bend),SY 5257(steel Bend),or customer's techincal drawings |
材料 Material |
碳钢、合金钢、不锈钢。 Carbon steel, alloy steel, stainless steel |

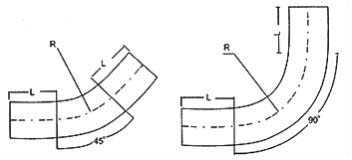

弯曲半径R Bend Radius R |
R≤6000mm,且R≥3D(用R等于3D、4D、5D、6D、7D、8D、9D、10D来表示弯曲半径,D为管子外径) R≥3D(R=3D、4D、5D、6D、7D、8D、9D、10D) D:outside diameter |
弯曲角度θ Bend Angle θ |
常用为15°、30°、45°、60°、90°、135°和180°,也可按客户提出的角度弯制。 Normally 15°、30°、45°、60°、90°、135°、180° or at customer's option |
直段长度L Length of Straight L |
弯管两端直段长度一般在300mm-1500mm左右,也可按客户要求定制长度。 Normally between 300mm and 1500mm in length fo straight, It is at customer's option |
直段长度L Length of Straight L |
D≤1220mm |
壁厚T Wall Thickness T |
T≤120mm |
端部破口 End Bevel |
按对焊管件焊端破口结构型式执行 According to welding bevel of butt welding fitting |
重量 Weight |
重量(Kg)=[0.0433(D-T)TRθ]/100000+L(两端直管段重量) Weight/kg=[0.0433(D-T)TRθ]/100000+L(Weight of Double Sides Straight Length) |
R=4D | ||||
公称尺寸 | 坡口处外径:D | 弯曲半径:R | 壁厚:T | |
直管段长度:L | ||||
DN | mm | mm | Sch No | mm |
50 | 57 | R=200 | 40 | 4 |
60.3 | L=350 | 80 | 5.6 | |
65 | 76 | R=260 | 40 | 5 |
73 | L=350 | 80 | 7.1 | |
80 | 89 | R=320 | 40 | 5.6 |
88.9 | L=350 | 80 | 8 | |
100 | 108 | R=400 | 40 | 5.9 |
114.3 | L=350 | 80 | 8.8 | |
125 | 133 | R=500 | 40 | 6.3 |
141.3 | L=350 | 80 | 10 | |
150 | 159 | R=600 | 40 | 7.1 |
168.3 | L=350 | 80 | 11 | |
200 | 219 | R=800 | 40 | 8 |
219.1 | L=700 | 80 | 12.5 | |
250 | 273 | R=1000 | 40 | 8.8 |
273.1 | L=700 | 80 | 16 | |
300 | 325 | R=1250 | 40 | 10 |
323.9 | L=700 | 80 | 17.5 | |
350 | 377 | R=1400 | 40 | 11 |
355.6 | L=700 | 80 | 20 | |
400 | 426 | R=1600 | 40 | 12.5 |
406.4 | L=700 | 80 | 22.2 | |
450 | 478 | R=1800 | 40 | 14.2 |
457 | L=700 | 80 | 25 | |
500 | 529 | R=2000 | 40 | 16 |
508 | L=700 | 80 | 28 | |
600 | 630 | R=2400 | 40 | 17.48 |
610 | L=700 | 80 | 30.96 | |
R=5D | ||||
公称尺寸 | 坡口处外径:D | 弯曲半径:R | 壁厚:T | |
直管段长度:L | ||||
DN | mm | mm | Sch No | mm |
50 | 57 | R=200 | 40 | 4 |
60.3 | L=350 | 80 | 5.6 | |
65 | 76 | R=325 | 40 | 5 |
73 | L=350 | 80 | 7.1 | |
80 | 89 | R=400 | 40 | 5.6 |
88.9 | L=350 | 80 | 8 | |
100 | 108 | R=500 | 40 | 5.9 |
114.3 | L=350 | 80 | 8.8 | |
125 | 133 | R=625 | 40 | 6.3 |
141.3 | L=350 | 80 | 10 | |
150 | 159 | R=750 | 40 | 7.1 |
168.3 | L=350 | 80 | 11 | |
200 | 219 | R=1000 | 40 | 8 |
219.1 | L=700 | 80 | 12.5 | |
250 | 273 | R=1250 | 40 | 8.8 |
273.1 | L=700 | 80 | 16 | |
300 | 325 | R=1500 | 40 | 10 |
323.9 | L=700 | 80 | 17.5 | |
350 | 377 | R=1750 | 40 | 11 |
355.6 | L=700 | 80 | 20 | |
400 | 426 | R=2000 | 40 | 12.5 |
406.4 | L=700 | 80 | 22.2 | |
450 | 478 | R=2250 | 40 | 14.2 |
457 | L=700 | 80 | 25 | |
500 | 529 | R=2500 | 40 | 16 |
508 | L=700 | 80 | 28 | |
600 | 630 | R=3000 | 40 | 17.48 |
610 | L=700 | 80 | 30.96 |
|
||||||

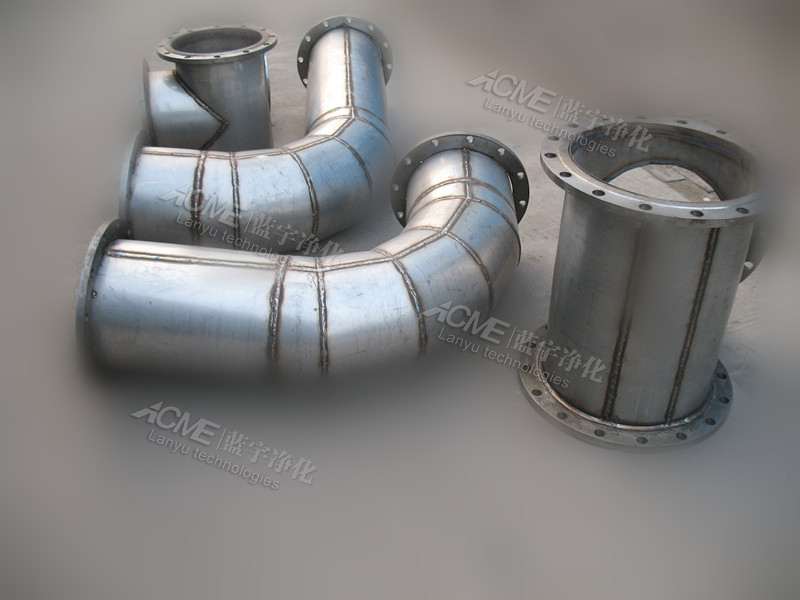

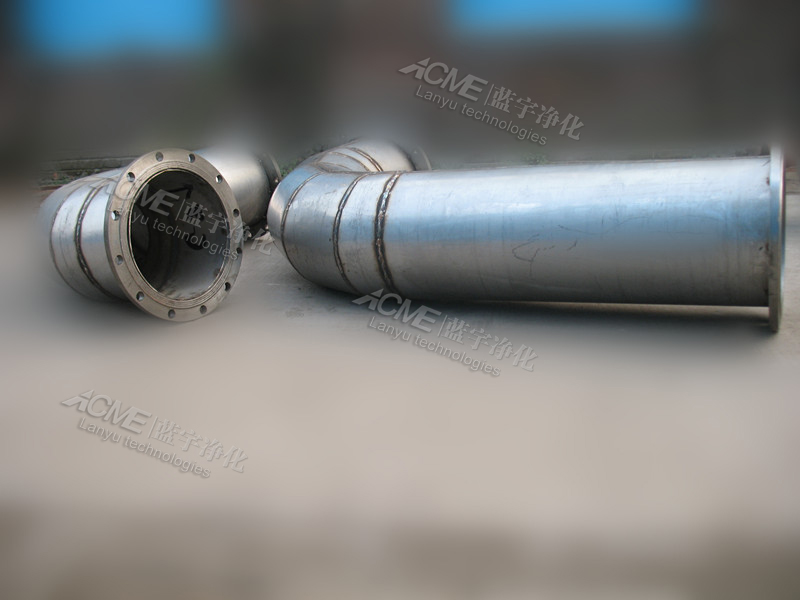

四、产品实图 |
