万纯油雾/漆雾净化技术介绍

产品与服务

一、产品数据
1）净化器型号：DLZ-30
2）处理风量：5000m3/h
3）效率：≥99%
4）功率：30W
5）风压：
6）电源：
二、设计原则
• 我公司可做整体设计，图纸设计，业主自行安装。
• 我公司计算匹配风机的大小。
三、净化装置构成

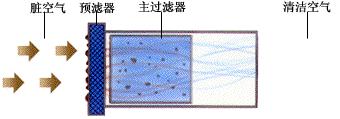

净化装置由多个单元组成，其组成为：初滤单元、低温等离子体发生器、过滤单元及风机等设备和部件组成。（如图1所示）

图1 净化装置的部分组成图

四、净化系统
（一）低温工作原理

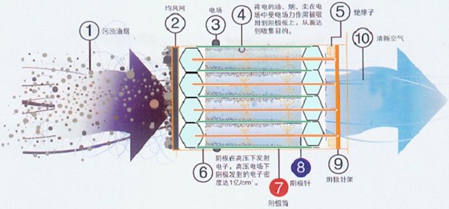

该装置采用六级净化方式，低温等离子工作原理。（如图2所示）

图2 低温等离子工作原理图

（二）蜂窝等离子工作原理

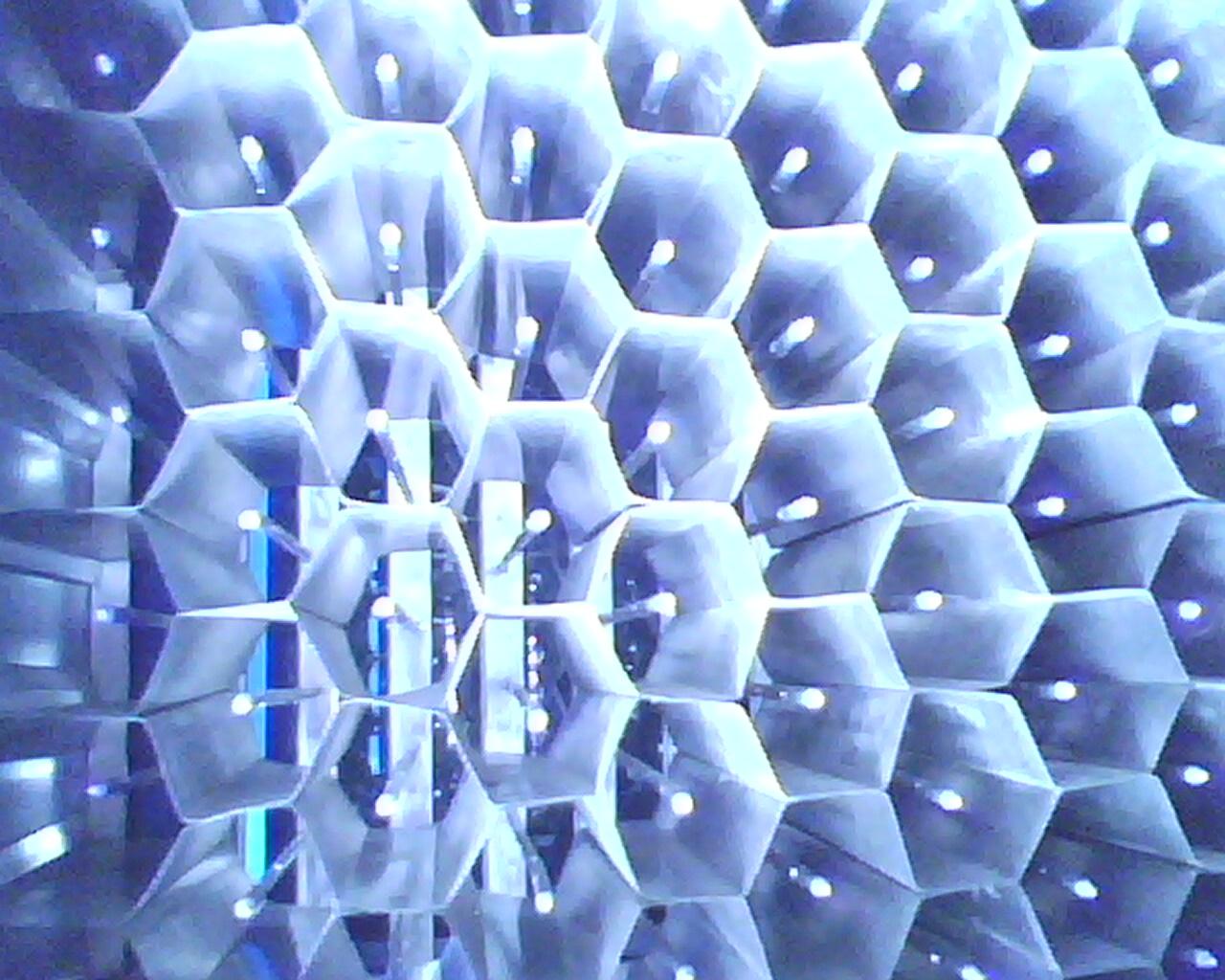

蜂窝等离子电场放电模式（如图3所示）

图3 蜂窝等离子电场防电模式图

五、产品组合图
（一）几类过滤辅助物理净化器

图4 一个单个单元机器

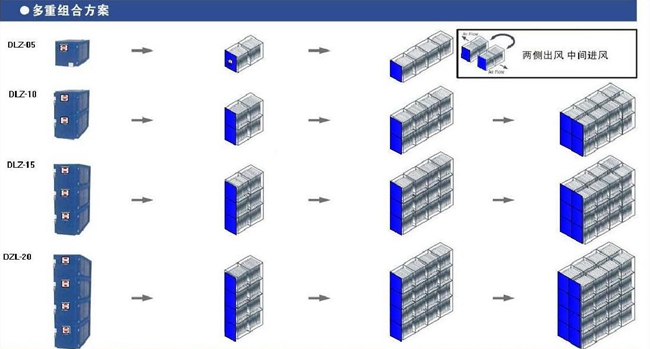

（二）目田字型多台组合净化器

六、净化指标及曲线

粉尘	规格	净化效率
	≥0.5μm	99%以上
	≥0.1μm	70%以上
废气	名称	进口浓度	出口浓度	一次净化效率
	甲醛	50ppm	≤15ppm	70%以上
	氨气	50ppm	≤15ppm	72%以上
	乙醚	50ppm	≤12ppm	76%以上
	三甲胺	1mg/m3	≤0.012mg/m3	98%以上
	二甲苯	100mg/m3	≤70mg/m3	70%以上
	氮氧化物	200mg/m3	≤120mg/m3	72%以上
	甲苯	100mg/m3	≤40mg/m3	76%以上
	非甲烷总烃	200mg/m3	≤120mg/m3	78%以上
油烟	油烟	200 mg/m3	≤2mg/m3	符合派放标准
灭菌率		99%
公式换算：1mg/m3=0.001ppm 50ppm×1000=5000mg/m3÷1000=50g/m3 745×745×810 发兰内径：宽高550*650净化器标准设备处理比较

七、系统使用注意事项
本产品是自身保护不使电场有颗粒进入。
• 用户、安装人员务必须详细阅读本使用说明书。
• 不严格按照陈述的相关步骤操作，可能导致设备损坏和人身伤害。
• 本产品必须安全可靠接地。
• 使用本产品必须是严禁易燃，易爆气体进入
• 本产品要求温度80℃以下湿度30%以下。如果超过必须要采取降温除湿措施；消防要求安装管道时前后必须配用消防防火阀门，净化器电源和风机连动。电器控制箱要有漏电，过载保护功能。
• 使用方必须提供进口介质成份明细表。
• 如净化器选用活性炭吸附装置需要定期更换过滤片，活性炭有吸附功能长时间吸附饱和影响抽风效果还有影响等离子放电效果。
